Productdetails:
|
| Product Name: | handy spot welding machine | Application: | Automobile Manufacturing |
|---|---|---|---|
| Feature: | Resistance Spot Welding Equipment | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | ||
| Markeren: | 31KVA draagbare Vleklasser,Auto die Draagbare Vleklasser vervaardigen,40KVA de draagbare Machine van het Vleklassen |
||
Productbeschrijving

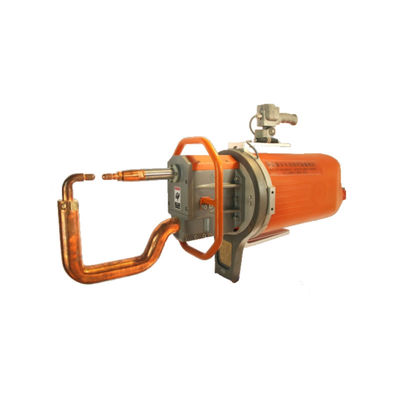

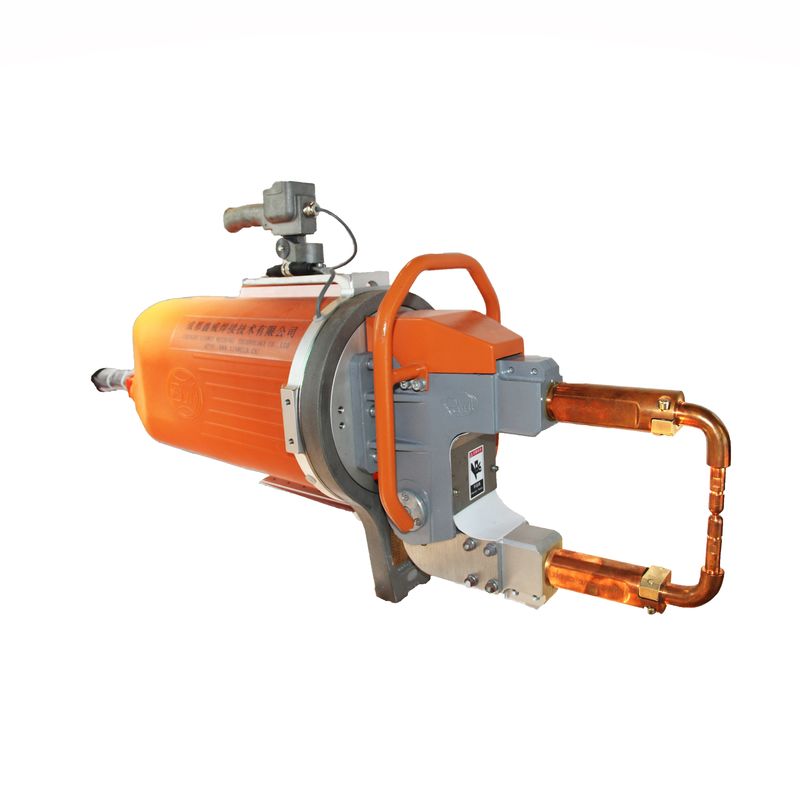

De draagbare spotlassenmachine gebruikt de weerstandswarmte die wordt gegenereerd door de door de lasstroming stromen als warmtebron voor onder druk lassen.Voornamelijk gebruikt voor het puntlassen van onderdelen van dunne plaatconstructies van koolstofarme staal.
Draagbare spot lassen machines zijn over het algemeen in de lucht opgehangen en via flexibele kabels aan de laspannen verbonden.De laspannen van de draagbare pleklassenmachine hebben verschillende structurele vormen om uit te kiezen, zodat de draagbare pleklassenmachine een sterke aanpassingsvermogen heeft voor grote werkstukken die moeilijk te verplaatsen zijn, werkstukken met complexe vormen,of werkstukken die moeten worden bevestigd aan de bevestiging voor puntlassenIn de autocarrosserie is het plaatslassen van grote plaatdozen een zeer breed toepassingsgebied en is het een onmisbare lasmachine.
| Artikel/modellen | Eenheid | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| vermogen bij 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximale kortsluitingstroom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundarische ontladingsspanning | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spanning bij 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Afstand tussen de armen | MM | 168-288 | 100 | 168-328 | 100 | 168 tot en met 428 | 100 |
| Max.sterkte bij elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht van de cilinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. lengte van de arm | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Koelwaterstroom | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1Lichte gewicht, gemakkelijk te bedienen en energiebesparend.
2. op maat gemaakte laspanden, de langste lasarm is 1300 mm en de kortste 220 mm.
3De aangesloten elektriciteitsleidingen, besturingsleidingen, waterinlaatleidingen, wateruitlaatleidingen en gasleidingen zijn gelijkmatig met elkaar verbonden.Beschermingsplaten aan beide zijden van de transformator en de cilinder om de veiligheid van de bediener volledig te beschermen.
4Het roterende mechanisme van de rotatieplaat heeft een kogellager met een kooi, die flexibel, duurzaam, vrijwel slijtagevrij en zonder smeermiddel kan draaien.De voor- en achterbalansinstelling en de remvergrendeling zijn eenvoudig te bedienen, snel, veilig en betrouwbaar.
Werkingsbeginsel
Het werkstuk wordt onder druk geplaatst en gespannen tussen de bovenste en onderste elektroden en wordt met weerstandslassen gelast.
Wanneer de weerstand van het lasdeel R (Ω) is, is de lasstroom I (A) en is het vermogen in tijd t (sec), volgens de formule:de stroom I die het metalen materiaal met een bepaalde weerstandswaarde R doorloopt binnen een bepaalde tijd t wordt verhit als gevolg van de weerstand, en de gegenereerde warmte is Q. De metalen weerstandstroom wordt gebruikt om het gesmolten metaal te verwarmen en vervolgens wordt het metaal afgekoeld, gekristalliseerd en onder druk verbonden.Dit heet weerstandslassen..
Lasarm kan worden aangepast
Overzicht van de productstructuur
Deze serie lasmachines bestaat hoofdzakelijk uit een lastransformer, een gascircuit (druk) -systeem, een watercircuit (koeling) -systeem, laspannen,met een vermogen van niet meer dan 50 WAfhankelijk van de vorm van het te lassen werkstuk en de bedrijfsomstandigheden van de lasmachine hebben de laspannen een verscheidenheid aan structurele vormen.
Een lasmachine van het type X is geschikt voor het lassen op horizontaal vlak of vlak bij horizontaal vlak, en een lasmachine van het type C is geschikt voor het lassen op verticaal vlak of vlak bij verticaal vlak.De vorm van de laspannen kan worden ontworpen volgens de vereisten van de gebruiker.
Detail
Gebruik en installatie
Toepassing van het product
