Productdetails:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Markeren: | Weerstandsprojectie-lasmachine,Koperdraadprojectiesweismachine,1.5Mm koperdraadweerstandslassen |
||
Productbeschrijving

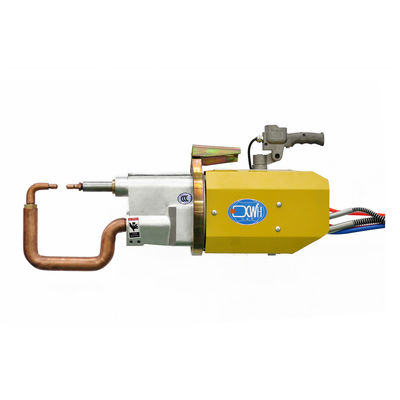

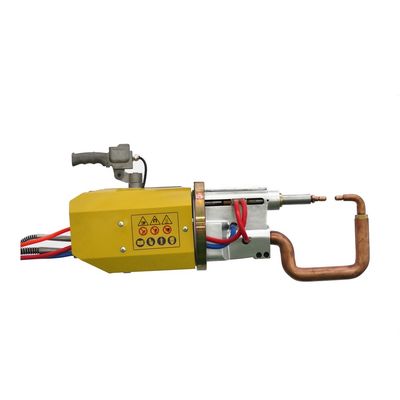

Een draagbare pleklassenmachine gebruikt de weerstandssweismethode waarbij de lasonderdelen worden samengesteld in lapverbindingen en tussen twee kolommenelektroden worden geperst.en het basismetaal wordt door weerstandswarmte gesmolten om soldeerslijpen te vormen.
| Artikel/modellen | Eenheid | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| vermogen bij 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximale kortsluitingstroom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundarische ontladingsspanning | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spanning bij 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Afstand tussen de armen | MM | 168-288 | 100 | 168-328 | 100 | 168 tot en met 428 | 100 |
| Max.sterkte bij elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht van de cilinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. lengte van de arm | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Koelwaterstroom | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1Lichte gewicht, gemakkelijk te bedienen en energiebesparing
2Compacte structuur en eenvoudig onderhoud
3De draaitafel is voorzien van lagers en draait 360°.
4. op maat gemaakte laspanden, de langste lasarm is 1300 mm en de kortste is 220 mm
5. Minder slijtage en hoge prestaties
Werkingsbeginsel
Het werkstuk wordt onder druk geplaatst en gespannen tussen de bovenste en onderste elektroden en wordt met weerstandslassen gelast.
Wanneer de weerstand van het lasdeel R (Ω) is, is de lasstroom I (A) en is het vermogen in tijd t (sec), volgens de formule:de stroom I die het metalen materiaal met een bepaalde weerstandswaarde R doorloopt binnen een bepaalde tijd t wordt verhit als gevolg van de weerstand, en de gegenereerde warmte is Q. De metalen weerstandstroom wordt gebruikt om het gesmolten metaal te verwarmen en vervolgens wordt het metaal afgekoeld, gekristalliseerd en onder druk verbonden.Dit heet weerstandslassen..
Lasarm kan worden aangepast
Overzicht van de productstructuur
Deze serie lasmachines bestaat hoofdzakelijk uit een lastransformer, een gascircuit (druk) -systeem, een watercircuit (koeling) -systeem, laspannen,met een vermogen van niet meer dan 50 WAfhankelijk van de vorm van het te lassen werkstuk en de bedrijfsomstandigheden van de lasmachine hebben de laspannen een verscheidenheid aan structurele vormen.
Een lasmachine van de X-serie is geschikt voor het lassen op horizontaal vlak of vlak bij horizontaal vlak, en een lasmachine van de C-serie is geschikt voor het lassen op verticaal vlak of vlak bij verticaal vlak.De vorm van de laspannen kan worden ontworpen volgens de vereisten van de gebruiker.
