Productdetails:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificering: | CE |
| Markeren: | Horizontale vlekverweldmachine,Gelast plaatspotsweldmachine,Gegalvaniseerde spotsolderingsmachine |
||

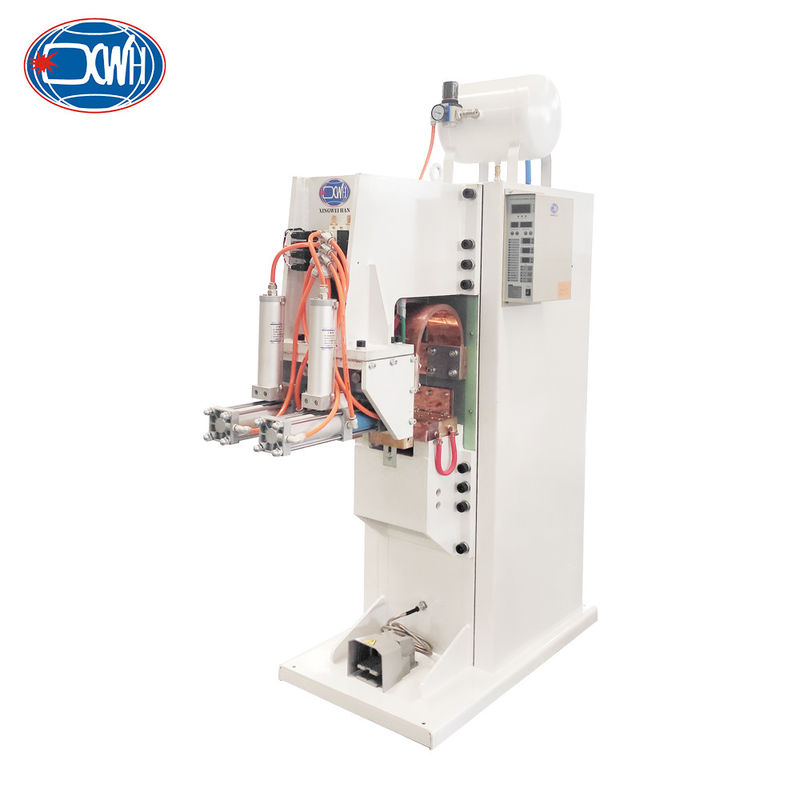

Gealvaniseerde platenprojectie-spotsweismachine voor horizontaal lassen
Productbeschrijving
Het principe van het laswerk van de lasmachine: druk op de startknop en de installatie wordt door de lascontroller uitgevoerd zonder handmatige ingreep.Totdat het laspunt is voltooid. Elk laskop voltooit het projectielassen van 4 laspunten. In totaal werden 8 uitsteeksels in één klemproces gelast. Gemakkelijk om de laskwaliteit van elk laspunt te garanderen.De lasdruk en de lasstroom van elke laskop zijn onafhankelijk aanpasbaar.
De bewegingsrichting van elke laskop is horizontaal en de dwarsweldpunten kunnen worden gelast.het bereiken van efficiënt lassen wanneer de installatie ongemakkelijk is.
Technische parameters
| Artikel/model | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Nominaal vermogen 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Nominaal primair vermogen | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Secundaire spanning | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Nominale frequentie | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.kortsluitingstroom | K.A. | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. lasvermogen | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| De keel | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce bij elektroden | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Werkslag | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Koelwaterverbruik 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elektroden tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Geweren | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Projectieclamperplaat | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Sweiscapaciteit A3 staal | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
Voordelen
1De carrosserie is ontworpen voor schokbestendigheid, seismische weerstand en hoge stijfheid, en is fijn bewerkt om aan de installatie en belastingsterkte van elk onderdeel te voldoen.Meerdere versterkende ribben zijn in het frame gelast om de stijfheid van de apparatuur en minimale vervorming tijdens het lasproces te waarborgen, waardoor de stabiliteit van het lassen en de veiligheid van het handmatig gebruik worden gewaarborgd.
2De bovenste elektrode wordt onder druk gezet door een gas-vloeistof drukcilinder, waardoor de druk aanpassing gemakkelijk en nauwkeurig.
3. De reservatentank voor de opslag van lucht voor lasmachines is gunstig voor het verminderen van de schommelingen van de lasdruk en het waarborgen van de stabiliteit van de laskracht;
4De bovenste elektrode beweegt zich horizontaal voor en achteruit, de lasstrek en de werkstukstrek zijn onafhankelijk, terwijl de onderste elektrode vastzit; eenvoudig te bedienen.
Productstructuur

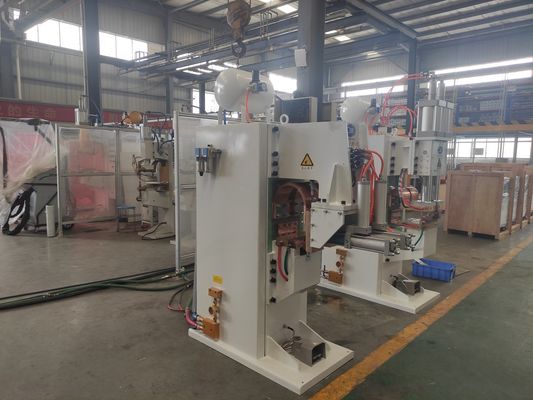

Foto's
Toepassing
