Productdetails:
|
| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Markeren: | SS Draagbare pleklassenmachine,Aluminium draagbare pleklassenmachine,380V metalen vlekverwarmer |
||
Productbeschrijving

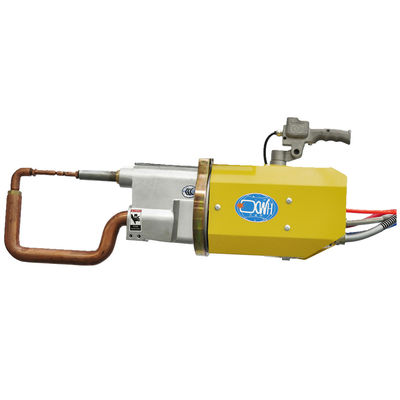

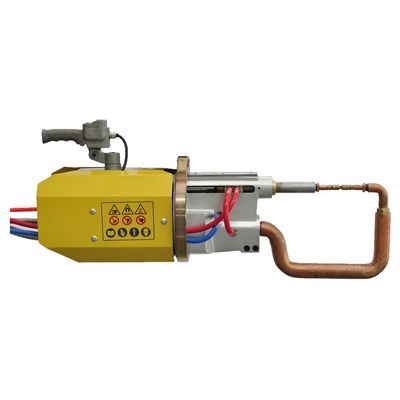

Een draagbare pleklassenmachine gebruikt de weerstandssweismethode waarbij de lasonderdelen worden samengesteld in lapverbindingen en tussen twee kolommenelektroden worden geperst.en het basismetaal wordt door weerstandswarmte gesmolten om soldeerslijpen te vormen.
| Artikel/modellen | Eenheid | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| vermogen bij 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximale kortsluitingstroom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundarische ontladingsspanning | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spanning bij 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Afstand tussen de armen | MM | 168-288 | 100 | 168-328 | 100 | 168 tot en met 428 | 100 |
| Max.sterkte bij elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht van de cilinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. lengte van de arm | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Koelwaterstroom | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1Lichte gewicht, gemakkelijk te bedienen en energiebesparing
2Compacte structuur en eenvoudig onderhoud
3De draaitafel is voorzien van lagers en draait 360°.
4. op maat gemaakte laspanden, de langste lasarm is 1300 mm en de kortste is 220 mm
5.Minder slijtage en hoge prestaties
Werkingsbeginsel
Het werkstuk wordt onder druk geplaatst en gespannen tussen de bovenste en onderste elektroden en wordt met weerstandslassen gelast.
Wanneer de weerstand van het lasdeel R (Ω) is, is de lasstroom I (A) en is het vermogen in tijd t (sec), volgens de formule:de stroom I die het metalen materiaal met een bepaalde weerstandswaarde R doorloopt binnen een bepaalde tijd t wordt verhit als gevolg van de weerstand, en de gegenereerde warmte is Q. De metalen weerstandstroom wordt gebruikt om het gesmolten metaal te verwarmen en vervolgens wordt het metaal afgekoeld, gekristalliseerd en onder druk verbonden.Dit heet weerstandslassen..
Lasarm kan worden aangepast
Drukvorming in het lasproces
Het belangrijkste werkproces van deze lasmachine bestaat uit vier basisprocedures: druk, las, onderhoud en rust, en indien nodig kunnen aanvullende procedures worden toegevoegd.
Onder druk zetten: Voordat het werkstuk begint te lassen, moet de elektrode in lijn worden gebracht met de laspositie, moet de startknop van het bedieningshandvat worden ingeschakeld,open de werkluchtklep van de lasmachine, en de compressielucht komt de drukcilinder binnen om de bewegende elektrodearm door het mechanische transmissietoestel te bewegen,zodat de bovenste en onderste elektroden het werkstuk vastklemmen en drukkenDit proces heet "drukvorming".De procesparameters zijn de druktijd en de druk op de elektrode (de juiste luchtbrondruk wordt verkregen door de drukregulerende klep aan te passen).
