Productdetails:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Markeren: | CE Handheld Spot Welding Machine,220v SS-spotsweismachine,Beveiligde handgevoelige pleklassen |
||
Productbeschrijving

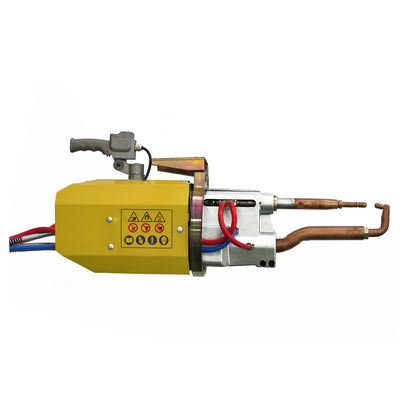

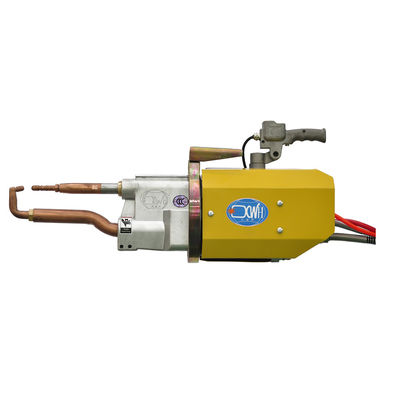

Een draagbare pleklassenmachine gebruikt de weerstandssweismethode waarbij de lasonderdelen worden samengesteld in lapverbindingen en tussen twee kolommenelektroden worden geperst.en het basismetaal wordt door weerstandswarmte gesmolten om soldeerslijpen te vormen.
| Artikel/modellen | Eenheid | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| vermogen bij 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximale kortsluitingstroom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundarische ontladingsspanning | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spanning bij 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Afstand tussen de armen | MM | 168-288 | 100 | 168-328 | 100 | 168 tot en met 428 | 100 |
| Max.sterkte bij elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht van de cilinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. lengte van de arm | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Koelwaterstroom | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1Lichte gewicht, gemakkelijk te bedienen en energiebesparing
2Compacte structuur en eenvoudig onderhoud
3De draaitafel is voorzien van lagers en draait 360°.
4. op maat gemaakte laspanden, de langste lasarm is 1300 mm en de kortste is 220 mm
5. Minder slijtage en hoge prestaties
Werkingsbeginsel
Het werkstuk wordt onder druk geplaatst en gespannen tussen de bovenste en onderste elektroden en wordt met weerstandslassen gelast.
Wanneer de weerstand van het lasdeel R (Ω) is, is de lasstroom I (A) en is het vermogen in tijd t (sec), volgens de formule:de stroom I die het metalen materiaal met een bepaalde weerstandswaarde R doorloopt binnen een bepaalde tijd t wordt verhit als gevolg van de weerstand, en de gegenereerde warmte is Q. De metalen weerstandstroom wordt gebruikt om het gesmolten metaal te verwarmen en vervolgens wordt het metaal afgekoeld, gekristalliseerd en onder druk verbonden.Dit heet weerstandslassen..
Lasarm kan worden aangepast
Lasproces
a) Druktijd: het is wenselijk de las te elektrificeren nadat het werkstuk door de elektrode stevig is ingedrukt.Het lasproces wordt gestart voordat het werkstuk stevig door de elektrode wordt geperstDe lengte van de werkstrek van de elektrode, de beweging van het drukmechanisme, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking, de snelheid van de bewerking en de snelheid van de bewerking.de vervorming van het werkstuk en andere factoren beïnvloeden de instelling van de druktijd. in het algemeen wordt de druktijd ingesteld op 15-20 cycli;
b) Houdtijd: gebruikt voor het koelen en herkristalliseren van metaal, in het algemeen vastgesteld op 15-20 cycli;
c) rusttijd: het wordt hoofdzakelijk gebruikt voor continu puntlassen.
