Productdetails:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Markeren: | Ontladingsweerstand Spotsweismachine,Pulslichaamsweerstand,Op maat gemaakte draagbare pleklassenmachine |
||
Productbeschrijving

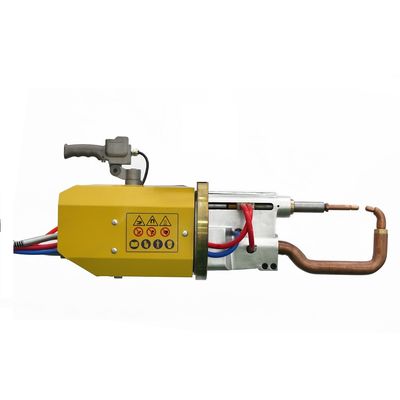

Een draagbare pleklassenmachine gebruikt de weerstandssweismethode waarbij de lasonderdelen worden samengesteld in lapverbindingen en tussen twee kolommenelektroden worden geperst.en het basismetaal wordt door weerstandswarmte gesmolten om soldeerslijpen te vormen.
| Artikel/modellen | Eenheid | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| vermogen bij 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximale kortsluitingstroom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundarische ontladingsspanning | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spanning bij 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Afstand tussen de armen | MM | 168-288 | 100 | 168-328 | 100 | 168 tot en met 428 | 100 |
| Max.sterkte bij elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht van de cilinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. lengte van de arm | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Koelwaterstroom | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1Lichte gewicht, gemakkelijk te bedienen en energiebesparing
2Compacte structuur en eenvoudig onderhoud
3De draaitafel is voorzien van lagers en draait 360°.
4. op maat gemaakte laspanden, de langste lasarm is 1300 mm en de kortste is 220 mm
5. Minder slijtage en hoge prestaties
Werkingsbeginsel
Het werkstuk wordt onder druk geplaatst en gespannen tussen de bovenste en onderste elektroden en wordt met weerstandslassen gelast.
Wanneer de weerstand van het lasdeel R (Ω) is, is de lasstroom I (A) en is het vermogen in tijd t (sec), volgens de formule:de stroom I die het metalen materiaal met een bepaalde weerstandswaarde R doorloopt binnen een bepaalde tijd t wordt verhit als gevolg van de weerstand, en de gegenereerde warmte is Q. De metalen weerstandstroom wordt gebruikt om het gesmolten metaal te verwarmen en vervolgens wordt het metaal afgekoeld, gekristalliseerd en onder druk verbonden.Dit heet weerstandslassen..
Lasarm kan worden aangepast
Overzicht van de productstructuur
Deze serie van lasmachine is een draagbare mobiele spot lasmachine, uitgerust met een drie graden van vrijheid mobiele roterende apparaat, dat is opgehangen op de truss door middel van een veer balancer
De lasmachine kan zich langs en dwars door de langs- en dwarsschuifrails bewegen en de verticale beweging gebeurt via de veerbalans.Draaiende ring en boom lager realiseren dat de lasmachine draait rond de horizontale lijn in longitudinale en dwarsrichtingenDe lasmachine draait in een verticale lijn met behulp van een hangdraad.
