Productdetails:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificering: | Certification |
| Markeren: | Automobiel Draagbare Vleklassers,Lassers van de weerstands de Draagbare Vlek,100KVA de industriële Machine van het Vleklassen |
||
Productbeschrijving

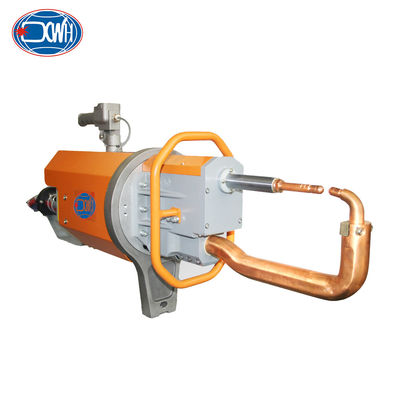

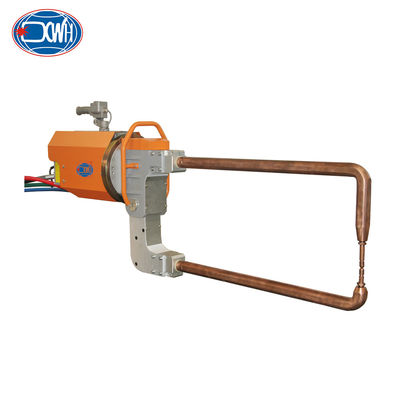

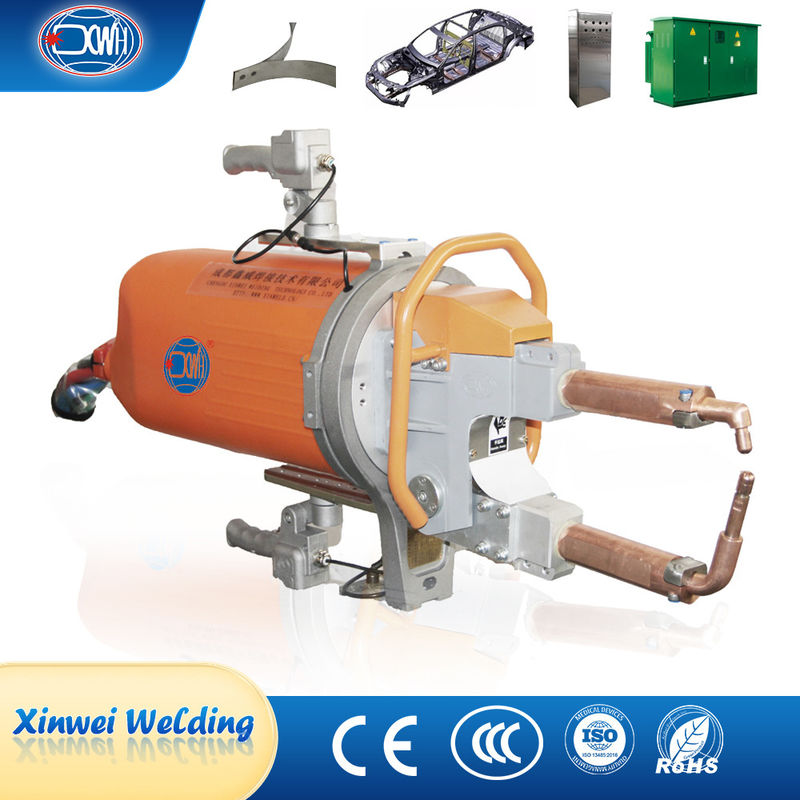

De draagbare handgeschikte spotlassenmachine bestaat voornamelijk uit: lastransformer, lascontroller, laspannen, waterverdeler, ophangstang, balansysteem, ophanging, koeler, enz.
| Artikel/modellen | Eenheid | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| vermogen bij 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximale kortsluitingstroom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundarische ontladingsspanning | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spanning bij 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Afstand tussen de armen | MM | 120 tot en met 280 | 100 tot 300 | 120 tot en met 128 | 100 tot 300 | 120 tot en met 280 | 100 tot 300 |
| Max.sterkte bij elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht | MM | 50 tot 120 | 60/100/140 | 50 tot 120 | 60/100/140 | 50 tot 120 | 60/100/140 |
| Max. lengte van de arm | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Koelwaterstroom | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1) De spatten in het lasproces worden sterk verminderd, waardoor de laskwaliteit wordt verbeterd en de lasomgeving wordt gezuiverd.
2) Geïntegreerd modulair ontwerp, het lasbesturingssysteem heeft een stabiele prestatie, hoge betrouwbaarheid en een laag lasfalenpercentage.
3) De transformator heeft een middelgrote frequentie en voldoet aan de internationale normen.Voorzien van een oververwarmingsbeschermingsfunctie, hoge efficiëntie, lage magnetische verliezen, hoog uitgangsvermogen en een hoge netbenutting.
4) Het gebruik van een proportioneel klep om de druk van de lasclampsilinder te regelen, waardoor een nauwkeurige controle wordt gewaarborgd.
5) Wordt veel gebruikt bij het lassen van hoogsterke platen, aluminium, gegalvaniseerd metaal en andere metalen.
Toepassing:
De draagbare pleklassenmachine wordt veel gebruikt in de automobielindustrie, onderhoud, huishoudelijke apparaten, deuren en ramen, landbouw,bouwstaal en andere metaalverwerkende industrieën.
Weldingsbeginsel van elektrische weerstand
Wanneer twee elektroden op het werkstuk worden geperst, vormen de twee metalen lagen onder de druk van de twee elektroden een contactpuntweldweerstand.Wanneer de lasstroom van de ene elektrode naar de andere elektrode stroomt, vormen de twee punten van contactweerstand onmiddellijke thermische fusie en de lasstroom stroomt van de andere elektrode naar de twee werkstukken, waardoor onmiddellijk een circuit wordt gevormd,die geen schade aan de twee elektroden veroorzaakt.
Algemene structuren

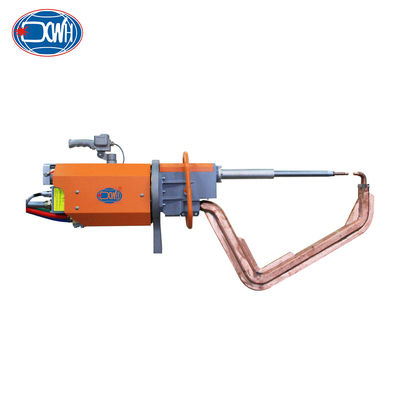

Meerdere elektrodearmen
Gebruik en installatie
Foto's
