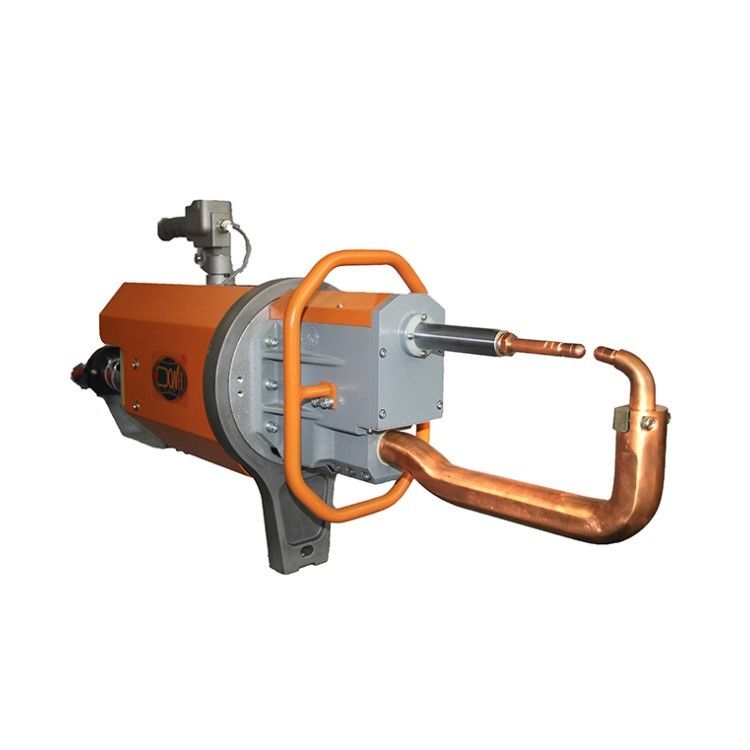

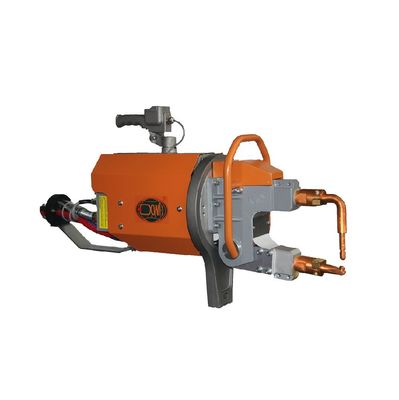

Productdetails:
|
| Product Name: | handheld sheet metal spot welder | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Efficient | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Markeren: | 80KVA de Lasser van het bladmetaal,De handbediende Lasser van het Bladmetaal,60KVA draagbare Vleklasser |
||
Productbeschrijving
Een mediumfrequency inverter spot projection welding machine is een set van geavanceerde lasapparatuur.De voordelen van de draagbare puntlassen die in de auto-industrie worden gebruikt, zijn nog duidelijkerDe superieure prestaties zijn te danken aan de verhoging van de frequentie van de lastransformer van 50/60 Hz tot 1000 Hz, waardoor het gewicht van het ijzeren kernmateriaal aanzienlijk wordt verminderd.de rechtstellerdiode in het secundaire circuit van de transformator zet elektrische energie om in gelijkstroom voor het lassenDit kan de waarde van de inductancecoëfficiënt van het secundaire circuit aanzienlijk verbeteren, wat een belangrijke factor is die leidt tot energieverlies en die bijna kan worden genegeerd in gelijkstroom lassen circuits.en daardoor de productiekosten tot een minimum beperken.
| Artikel/modellen | Eenheid | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| vermogen bij 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximale kortsluitingstroom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundarische ontladingsspanning | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spanning bij 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Afstand tussen de armen | MM | 120 tot en met 280 | 100 tot 300 | 120 tot en met 128 | 100 tot 300 | 120 tot en met 280 | 100 tot 300 |
| Max.sterkte bij elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht | MM | 50 tot 120 | 60/100/140 | 50 tot 120 | 60/100/140 | 50 tot 120 | 60/100/140 |
| Max. lengte van de arm | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Koelwaterstroom | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1De druk op de elektrode wordt verlaagd en de levensduur van de elektrode wordt aanzienlijk verbeterd.
2Digitaal tussenfrequentielassen kan meer dan 30% energie besparen en de energiekosten aanzienlijk verlagen.
3Het kan worden gebruikt met een ophangingslassenmachine en geïntegreerde laspannen.
4. Krachtige lasfunctie, die gegevens en monitoring van de laskwaliteit biedt.
5- Het gebruik van driefasige uitgebalanceerde lading en tussenfrequente lastechnologie, zonder dat een capaciteitscompensatiekast moet worden toegevoegd.
6Geïntegreerd modulair ontwerp, het lasbesturingssysteem heeft stabiele prestaties, hoge betrouwbaarheid en een laag lasfalenpercentage
Toepassing: De draagbare pleklassenmachine wordt veel gebruikt in auto's, motorfietsen, luchtvaart, plaatmetalen structurele onderdelen, medische apparatuur, lichte industriële machines,huishoudelijke apparaten en andere veldenEn het kan carbon staal plaat, gecoate staal plaat, roestvrij staal plaat, aluminium plaat metalen lassen.
Configuratie van de lasser
De gehele set apparatuur omvat microcomputer weerstandslassen controller, hoofdmotor, elektrode arm, hefarm, stroomkabel, besturingskabel, luchtbron verwerking onderdelen, balancer, inlaatpijp,Inlaat- en uitlaatpijp, enz.
Meerdere elektrodearmen
Gebruik en installatie
Vloerbalansator
De veerbalansator (hierna "balansator" genoemd) is een soort hulpmiddel dat speciaal wordt gebruikt met hangende handmatige bedieningsgereedschappen en dat vooral geschikt is voor het bedienen van de productielijn.of een verscheidenheid van station gereedschappen zijn zwaar, zware werkdruk, lange exploitatie.
Na het ophangen van het gereedschap met een balancer wordt het gewicht van het gereedschap en de hulpmiddelen in evenwicht gebracht, zodat de bediener het gereedschap gemakkelijk kan bedienen.,het kan omhoog en omlaag bewegen zolang de bediener minder kracht op het gereedschap uitoefent.
1Unieke structurele kenmerken maken zware handmatige bediening gemakkelijk omhoog en omlaag.
2De maximale werkdruk van de spoelveer is 1,5 meter en de balans ongeveer 1,1 meter.
3. voor de veiligheid zijn alle produkten voorzien van een veiligheidstouw van staal, voor het geval de haak uitvalt.
4. Wanneer de veer breekt, zal de veiligheid apparaat vergrendelen van het torenwiel, maar het torenwiel moet nog steeds om te draaien 1/4 ~ 1/2 ronden.
5. het product is voorzien van een indicatorplaat om de draagkracht van de balancering te regelen, zodat de draagkracht van de balancering wordt geregeld.
6. het product is voorzien van een ophanging van de wielen om het vervangen van gereedschappen te vergemakkelijken.
Toepassing van het product
