Productdetails:
|
| Product Name: | portable aluminum welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Hand Welder | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Markeren: | De Kleine Draagbare Lasser van de staaldraad,380V kleine Draagbare Lasser,Draagbare Vleklasser 0.5MPA |
||
Productbeschrijving

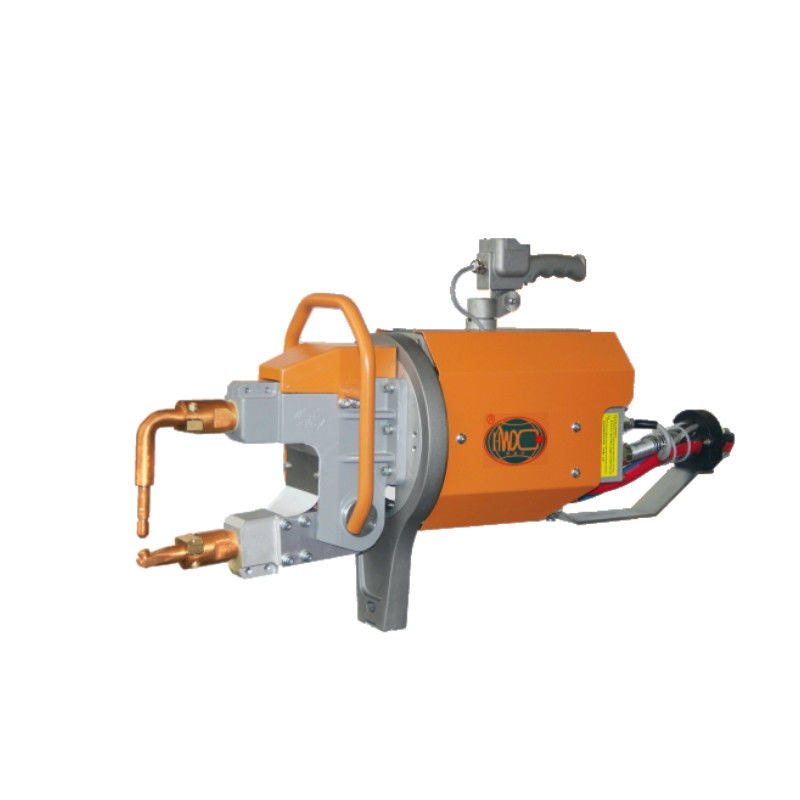

De draagbare spotlassenmachine gebruikt de weerstandswarmte die wordt gegenereerd door de door de lasstroming stromen als warmtebron voor onder druk lassen.Voornamelijk gebruikt voor het puntlassen van onderdelen van dunne plaatconstructies van koolstofarme staal.
Draagbare spot lassen machines zijn over het algemeen in de lucht opgehangen en via flexibele kabels aan de laspannen verbonden.De laspannen van de draagbare pleklassenmachine hebben verschillende structurele vormen om uit te kiezen, zodat de draagbare pleklassenmachine een sterke aanpassingsvermogen heeft voor grote werkstukken die moeilijk te verplaatsen zijn, werkstukken met complexe vormen,of werkstukken die moeten worden bevestigd aan de bevestiging voor puntlassenIn de autocarrosserie is het plaatslassen van grote plaatdozen een zeer breed toepassingsgebied en is het een onmisbare lasmachine.
| Artikel/modellen | Eenheid | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| vermogen bij 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Maximale kortsluitingstroom | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Sekundarische ontladingsspanning | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Spanning bij 50 Hz/60 Hz | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Afstand tussen de armen | MM | 168-288 | 100 | 168-328 | 100 | 168 tot en met 428 | 100 |
| Max.sterkte bij elektroden | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht van de cilinder | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Max. lengte van de arm | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Koelwaterstroom | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1De machine kan 360° draaien omdat de draaitafel is geconfigureerd met lagers.
2. op maat gemaakte laspanden, de langste lasarm is 1300 mm en de kortste 220 mm.
3De geïntegreerde behuizing van de spotlasmachine is gemaakt van aluminiumlegeringsmateriaal ZL104 en wordt door een bewerkingscentrum vervaardigd.De hoge precisie en de volledig automatische verwerking zorgen voor de consistentie van het product.
4. vanwege de hoge stroomdichtheid en de hoge temperatuur van de soldeersluiting van de las,de nauwkeurige controle van de aansturingstijd door de lasmachinecontroller stelt het soldeersnoer in staat om een reproduceerbare grootte van het nugget te verkrijgen, die zich kan aanpassen aan het lassen van meerdere soorten van dezelfde of verschillende metalen en beklede stalen platen.
Werkingsbeginsel
Het werkstuk wordt onder druk geplaatst en gespannen tussen de bovenste en onderste elektroden en wordt met weerstandslassen gelast.
Wanneer de weerstand van het lasdeel R (Ω) is, is de lasstroom I (A) en is het vermogen in tijd t (sec), volgens de formule:de stroom I die het metalen materiaal met een bepaalde weerstandswaarde R doorloopt binnen een bepaalde tijd t wordt verhit als gevolg van de weerstand, en de gegenereerde warmte is Q. De metalen weerstandstroom wordt gebruikt om het gesmolten metaal te verwarmen en vervolgens wordt het metaal afgekoeld, gekristalliseerd en onder druk verbonden.Dit heet weerstandslassen..
Lasarm kan worden aangepast
Overzicht van de productstructuur
Deze serie lasmachines bestaat hoofdzakelijk uit een lastransformer, een gascircuit (druk) -systeem, een watercircuit (koeling) -systeem, laspannen,met een vermogen van niet meer dan 50 WAfhankelijk van de vorm van het te lassen werkstuk en de bedrijfsomstandigheden van de lasmachine hebben de laspannen een verscheidenheid aan structurele vormen.
Een lasmachine van het type X is geschikt voor het lassen op horizontaal vlak of vlak bij horizontaal vlak, en een lasmachine van het type C is geschikt voor het lassen op verticaal vlak of vlak bij verticaal vlak.De vorm van de laspannen kan worden ontworpen volgens de vereisten van de gebruiker.
Gebruik en installatie
Toepassing van het product
