Productdetails:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificering: | Certification |
| Markeren: | Draagbare Handbediende Lassenmachine,SS de Handbediende Machine van het Vleklassen,100KVA de draagbare Machine van het Vleklassen |
||
Productbeschrijving

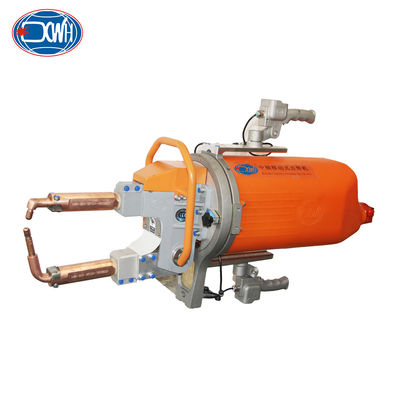

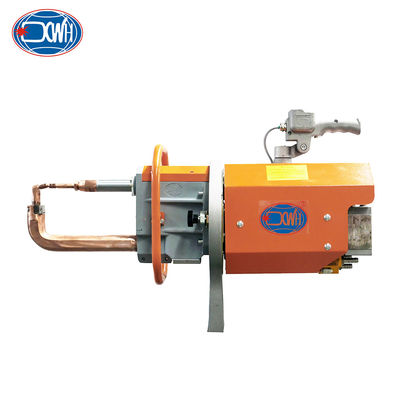

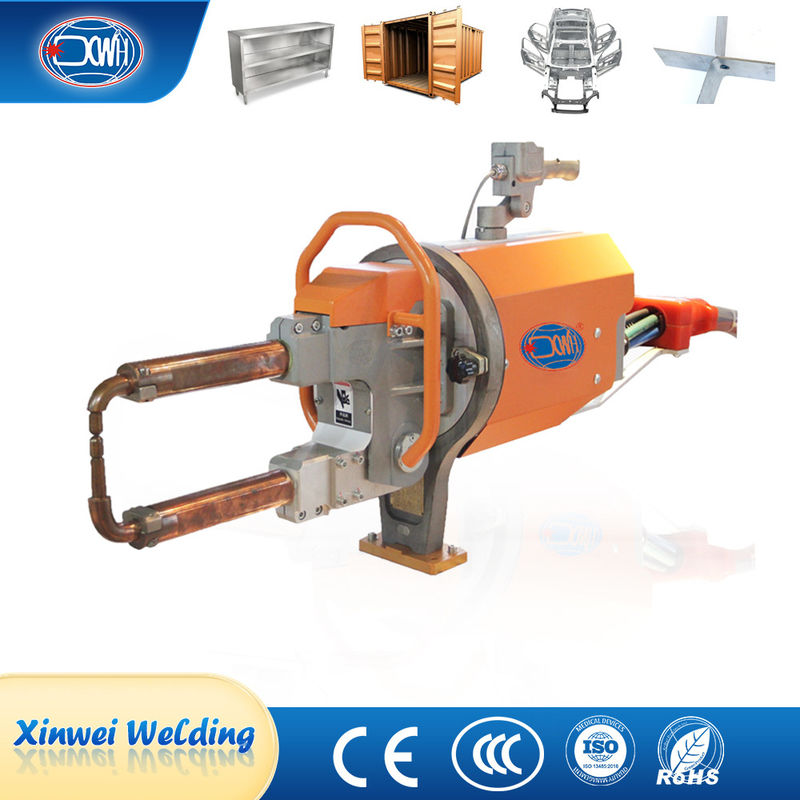

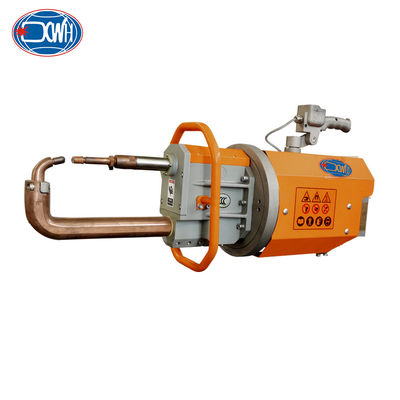

De draagbare spot lassen machine integreert gerelateerde apparaten zoals lassen transformatoren, cilinders, magnetoventielen, water en gas distributeurs, roterende ringen en ophangstangen, balans systemen,en bedieningshandgrepenDoor de grootte van de thyristor (IGBT) via een regelaar aan te passen, kan de uitgangsstroom van de transformator worden aangepast aan de vereisten van de lasspecificaties.
| Artikel/modellen | Eenheid | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| vermogen bij 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Maximale kortsluitingstroom | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Sekundarische ontladingsspanning | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Spanning bij 50 Hz/60 Hz | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Afstand tussen de armen | MM | 120 tot en met 280 | 100 tot 300 | 120 tot en met 128 | 100 tot 300 | 120 tot en met 280 | 100 tot 300 |
| Max.sterkte bij elektroden | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Werkslag | MM | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 | 15-45 | 15 tot 25 |
| Max. slagkracht | MM | 50 tot 120 | 60/100/140 | 50 tot 120 | 60/100/140 | 50 tot 120 | 60/100/140 |
| Max. lengte van de arm | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Gecomprimeerde luchttoevoer | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Maximale dikte van zacht staalplaat met arm van minimale lengte | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| met een diameter van niet meer dan 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| met een lengte van niet meer dan 50 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Maximaal bereik van de dwarsdraad | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Koelwaterdrukdaling | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Koelwaterstroom | L/min | 8 | 8 | 8 | 8 | 8 | 8 |
* Afstand, hoek en lengte van de lasarm kunnen worden gemaakt op verzoek van de klant.
Kenmerken:
1) De spatten in het lasproces worden sterk verminderd, waardoor de laskwaliteit wordt verbeterd en de lasomgeving wordt gezuiverd.
2) Geïntegreerd modulair ontwerp, het lasbesturingssysteem heeft een stabiele prestatie, hoge betrouwbaarheid en een laag lasfalenpercentage.
3) De transformator heeft een middelgrote frequentie en voldoet aan de internationale normen.Voorzien van een oververwarmingsbeschermingsfunctie, hoge efficiëntie, lage magnetische verliezen, hoog uitgangsvermogen en een hoge netbenutting.
4) Het gebruik van een proportioneel klep om de druk van de lasclampsilinder te regelen, waardoor een nauwkeurige controle wordt gewaarborgd.
5) Wordt veel gebruikt bij het lassen van hoogsterke platen, aluminium, gegalvaniseerd metaal en andere metalen.
Toepassing:
De draagbare pleklassenmachine wordt veel gebruikt in de automobielindustrie, onderhoud, huishoudelijke apparaten, deuren en ramen, landbouw,bouwstaal en andere metaalverwerkende industrieën.
Weldingsbeginsel van elektrische weerstand
Het laswerk wordt tussen twee elektroden onder druk gezet en met elektriciteit verwarmd, zodat het laswerk bij het contact smelt en een nugget vormt.de las wordt onder druk verhard en gekristalliseerd tot een dichte lasvlekSpot lassen is geschikt voor het lassen van dunne platen (lap) en stalen staven. Het wordt veel gebruikt in de productie van auto's, vliegtuigen, elektronica, instrumenten en dagelijkse benodigdheden.
Lasproces
Het belangrijkste werkproces van de draagbare spotlassenmachine bestaat uit vier basisprocedures: druk, lassen, onderhoud en rust, en indien nodig kunnen aanvullende procedures worden toegevoegd.
Algemene structuren
Meerdere elektrodearmen
Gebruik en installatie
Foto's
